示教器可以通過連接示教器電纜到控制器前面的X1連接器來進行使用。
2.1.1示教器功能
1.通過彩色液晶顯示器,顯示各種信息和狀態。
2.通過彩色液晶顯示器的觸摸面板,實現輸入功能。
3.通過硬件鍵實現輸入功能。
4.有緊急停止、示教鎖定開關、觸發的專用開關。

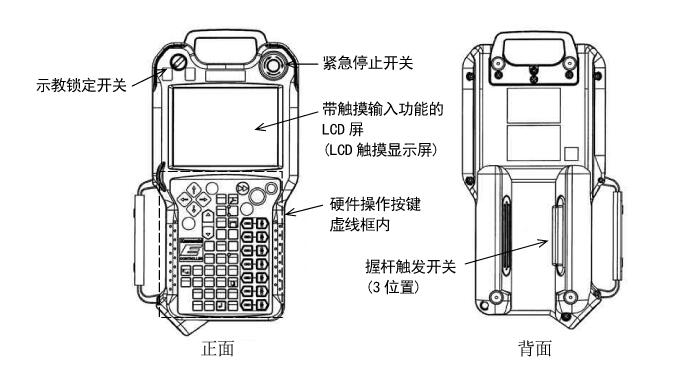

2.1.2示教器外觀
2.1.3
示教器的系統結構

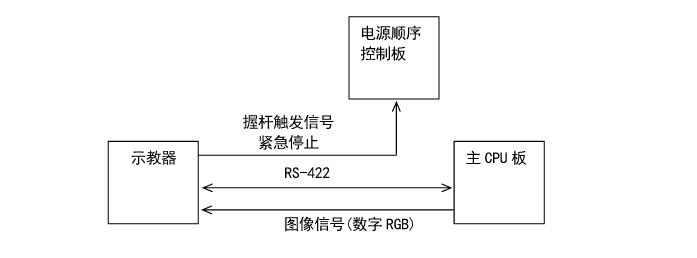

下面的方塊圖為示教器的系統結構。
注意:
1.在使用觸摸屏之前,覆蓋一張保護膜(出廠時配有兩張薄膜)。僅使用專用的觸筆或PDA觸筆。不要用尖銳的工具例(像螺絲刀等)操作觸摸屏,否則屏幕很容易損壞。
2.保護示教器和它的LCD免受強烈沖擊(如掉落等)。
3.示教器為非防爆規格。請不要在易爆環境或工作單元中使用它。
4.示教器為非防水規格,必須遠離水、油等。
5.不要用力拉扯示教器電纜,也不要在安全圍欄間擠壓它。
川崎機器人控制柜維修,川崎機器人示教器維修,川崎機器人I/O板維修,川崎機器人驅動器維修,川崎機器人伺服電機維修,川崎機器人計算機板維修,川崎機器人電源板維修,川崎機器人安全板維修
2.21VA板(主CPU板)
1VA板是E0x系列控制器的主CPU (central processing unit, 中央處理器)板。
1VA板用于執行AS語言命令、處理基本機器人運動規劃,與外部或內部輸入/輸出設備及裝置通訊,以及執行這些設備的接口控制。
2.2.1主要功能
1VA板執行以下功能:
1.存儲AS組軟件和伺服組軟件(在CF卡(袖珍閃存卡))
2.執行AS軟件系統
3.在CF卡中存儲用戶程序和數據。
4.與伺服板進行伺服通訊。(兩個通道)
5.與示教器進行數字RGB平行通訊和RS -422串行通訊。
6.選件槽總線接口功能。(與輸入輸出板以及其它選件板進行通訊。)
7.內裝有兩個RS- -232C通道。(一個通道連接到鋪助面板。)
8.內裝有兩個USB通道。(一個通道連接到鋪助面板。)
9.內裝有兩個以太網通道。(一個通道連接到鋪助面板。)
10.具有時鐘功能。(由紐扣型電池后備支持。)
11. 內裝有兩個RS -485通道。
