2.3 1TR 板(電源順序控制板)
1TR板是E0x系列控制器的電源順序控制板。1TR板監控控制器的電源電路和安全電路,與1VA板(主CPU板)進行通訊,和控制安全電路。
2.3.1主功能
1TR板具有下列功能。
1.連接外部安全電路。(更多詳情,請參閱外部I/0手冊。)
2.檢測安全電路的狀態。
3.檢查安全電路是否正常,并通知1VA板。
4.通知來自AVR的主電源異常給1VA板,并監控AVR產生的直流電源。.
5.當檢測到外部電源和直流電源異常時,關斷AVR的輸出。
6.設置安全電路數目(標準為雙電路)。同時,需要對供電單元的跳線進行對應的改變。
7.檢測安全電路(F1)的保險絲是否燒斷。
8.監控控制器內部溫度,并在溫度高時,檢出錯誤。
9.可以安裝兩快選件子板。
10.內裝有使限位開關功能無效的開關。
川崎機器人電源板結構及維修

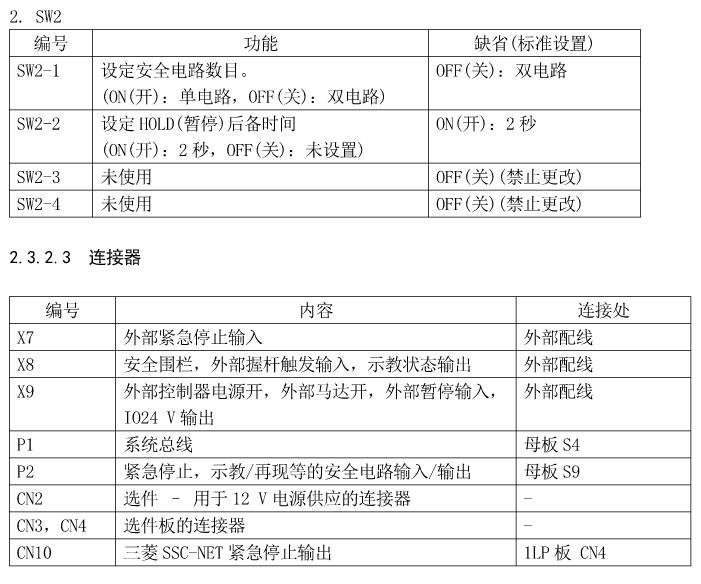

2.3.2.2開關功能和設定
1. SW1 (使限位開關功能無效的開關)
這個開關是一個安裝在 ITR板的前面頂部的黃色按鈕開關。把此按鈕按住不放時,限
位開關功能無效。
2.5 1TW板(輸入輸出板) (選件)
1TW板板是可選的并行輸入輸出板,提供32輸入和32輸出通道,并連接到母板的選件槽。
1TW板有兩種類型,SINK/NPN 規格和SOURCE/PNP規格。
川崎機器人控制柜維修,川崎機器人示教器維修,川崎機器人I/O板維修,川崎機器人驅動器維修,川崎機器人伺服電機維修,川崎機器人計算機板維修,川崎機器人電源板維修,川崎機器人安全板維修
可以最多安裝3塊1TW板。(卡槽中有3個可用槽口提供給選件板,與其他已安裝選件板合起來實際能安裝到卡槽中的合計板數最多為3塊。)
控制器不供應外部設備的DC24V電源,所以當連接輸入/輸出時,請務必自行準備DC24V電源。
關于連接和外部設備的連接,請參閱安裝和連接手冊和外部I/0手冊。
