3.1.2起始故障
川崎機器人示教器不能操作
這種狀態下,即使控制器的控制器電源已合上,控制器電源也已接通,但示教器不能操作。
涉及下列三種情況。
1.控制器電源指示燈已亮,但是示教器屏幕沒有顯示。(背 光不能開啟)
2.示教器的背光已開啟,但屏幕沒有顯示。
3.示教器的屏幕有顯示,但不能進行鍵操作和AS命令輸入。
各種情況將在下面進行詳細描述。
情況1:
控制器電源指示燈已亮,但是示教器屏幕沒有顯示。(背光不能開啟)直流電源已經供上控制器,但是沒有電源供應給示教器,屏幕沒有顯示,同時背光不能開啟。
主要原因:
1.+12V電源沒有供應給示教器。
2.示教器內的部件有問題,例如LCD、印刷板等。
3.控制器和示教器之間的電纜斷路或短路。
對策:
1.檢查示教器的電纜是否已正確地連接到了連接器。
2.更換示教器。
3.更換示教器電纜。
川崎機器人控制柜維修,川崎機器人示教器維修,川崎機器人I/O板維修,川崎機器人驅動器維修,川崎機器人伺服電機維修,川崎機器人計算機板維修,川崎機器人電源板維修,川崎機器人安全板維修
情況2:
示教器的背光已開啟,但是屏幕沒有顯示。
如果背光已開,說明電源已經供應給了示教器,但示教器屏幕上字符不會顯示。
主要原因:
1.示教器有問題。
2.連接到示教器線束斷路。
3.主CPU板上的DRAM安裝不良。
4.主CPU板有問題。
對策:
1.更換示教器 。
2.檢查示教器的線束。
3.檢查主CPU板上的DRAM安裝狀態。
4.更換主CPU板。
情況3:
示教器屏幕上下列悄息顯示,"Bo Dorivoeo Cmp Fla nt fumnr.
主要原因:
1.壓縮閃存卡的安裝不良。
2.壓縮閃存卡的故障。
對策:
1.檢查壓縮閃存卡的安裝狀態。
2.更換壓縮閃存卡。
情況1*示教器背最顏色紅了,下列信息顯示, "ldriverr fail cockeren and
driver version”
主要原因:
1.安裝的軟件錯誤。
2.壓縮閃存卡的故障。
對策:
1.更新軟件(OS .驅動器軟件)。
2.更換壓縮閃存卡。
情況5:示教器屏幕有顯示,但不能進行鍵操作以及AS命令輸入。
這種情況是:輸入的鍵信息未能到達主CPU,或主CPU的數據沒能到達示教器。

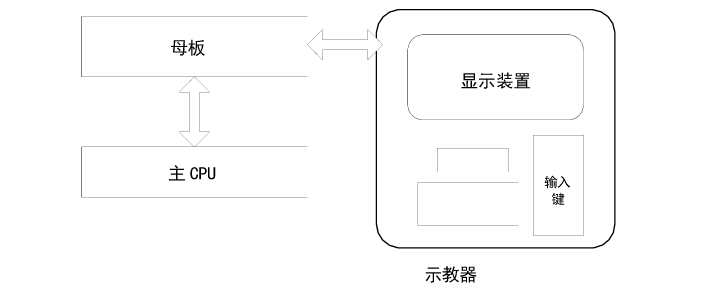

用示教器輸入的鍵信息被傳送到主CPU如下圖所示。
主要原因:
1. 示教器有問題。
2.連接到示教器線束斷路。
3.主CPU板有問題。
對策:
1.更換示教器。
2.檢查示教器的線束。
3. 更換主CPU板。
